ネットワークスペシャリスト令和元年秋期 午前U 問7

午前U 問7

DHCPを用いるネットワーク構成において,DHCPリレーエージェントが必要になるのは,ネットワーク間がどの機器で接続されている場合か。
  • スイッチングハブ
  • ブリッジ
  • リピータ
  • ルータ
  • [この問題の出題歴]
  • ネットワーク H18秋期 問44
  • ネットワーク H21秋期 問8

分類

テクノロジ系 » ネットワーク » データ通信と制御

正解

解説

DHCPにおけるIPアドレス割り当てでは、クライアント端末のIPアドレスが未定である関係でブロードキャストパケットを使用して通信を行います。
企業や学内などの規模の大きなネットワークでは複数のセグメントをルータで接続しますが、これらのネットワークを1つのDHCPサーバで管理しようとすると、ルータがブロードキャストパケットを中継しない(ルータの外側はブロードキャストドメイン外)ためDHCPクライアントとDHCPサーバが通信できない問題が生じます。

これを解決するのがDHCPリレーエージェントです。
したがってリレーエージェントが必要になるのはネットワークにルータが用いられる場合です。

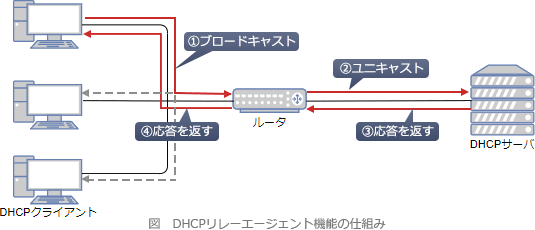

リレーエージェントを用いてDHCPメッセージをやり取りする流れは以下のようになります。
  1. IPアドレスの割り当てを要求するDHCPクライアントは、DHCPメッセージをブロードキャストする。
  2. リレーエージェントはDHCPメッセージを受信すると、その内容を取り出しユニキャストでDHCPサーバに転送する。
  3. DHCPサーバは、それを受信するとユニキャストでリレーエージェントに送信する。
  4. リレーエージェントはDHCPメッセージを受信すると、その内容を取り出しブロードキャストでDHCPクライアントに転送する。
一般にはルータ上でリレーエージェント機能を動作させます。
07.gif/image-size:420×210
