ネットワークスペシャリスト平成22年秋期 午前Ⅰ 問8

問8

図の論理回路と等価な回路はどれか。
am1/24.gif/image-size:242×68
  • am1/24a.gif/image-size:67×24
  • am1/24i.gif/image-size:65×24
  • am1/24u.gif/image-size:67×24
  • am1/24e.gif/image-size:74×24
  • [出典]
  • 応用情報技術者
    平成22年秋期 問24と同題

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

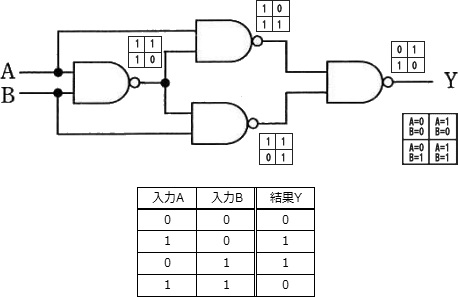

設問の回路図について、それぞれAとBが0又は1の値をとった時に、各回路の演算結果であるYの値がどうなるかを考えます。(設問の回路記号はNAND回路を表しています。
am1/24_1.gif/image-size:458×297
結果の真理値表は、2つ入力が同じであれば"0"、異なれば"1"を出力するXOR回路の真理値表と一致します。よって正解は「ウ」のXOR回路です。
  • OR回路なので不適切です。
  • AND回路なので不適切です。
  • 正しい。
  • NOR回路なので不適切です。
