ネットワークスペシャリスト 平成22年秋期 午前T 問12

午前T 問12

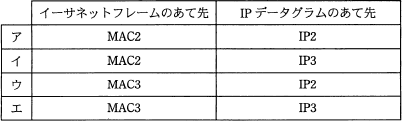

図のようなIPネットワークのLAN環境で,ホストAからホストBにパケットを送信する。LAN1において,パケット内のイーサネットフレームのあて先とIPデータグラムのあて先の組合せとして,適切なものはどれか。ここで,図中の MACn/IPm はホスト又はルータがもつインタフェースのMACアドレスとIPアドレスを示す。
am1/34.gif/image-size:237×148
  • [この問題の出題歴]
  • 応用情報技術者
    平成22年秋期 問34と同題

分類

テクノロジ系 » ネットワーク » データ通信と制御

正解

解説

まずIPパケットとイーサネットフレームの違いについて確認しておきます。
IPパケット
IPアドレスによってネットワーク層の通信を行うIPヘッダを付加したパケット
イーサネットフレーム(MACフレーム)
MACアドレスによってデータリンク層の通信を行うために、IPパケットにMACヘッダを付加したパケット

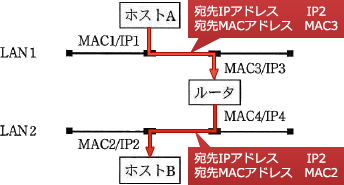

ホストBはホストAから見てルータの外側にあるので、直接通信ができません。そこでホストAは、ルータを介してホストBにパケットを届けることになります。
ホストAは、ルータにホストBへの送信を依頼するので、あて先IPアドレスにIP2を設定したパケットを、ルータに送信します。ルータはホストAから見て同じデータリンク層の通信範囲(ルータの内側)であるので、MACアドレス(MAC3)を使用してルータを指定します。
その後ルータは、パケットに付加されたあて先IPアドレスを見て、IP4 → IP2の順番でパケットの行き先を決定します。
