ネットワークスペシャリスト平成21年秋期 午前Ⅰ 問23
問23
エンタープライズアーキテクチャを構成する四つの体系のうち,ビジネスアーキテクチャを策定する場合の成果物はどれか。
- 業務流れ図
- 実体関連ダイアグラム
- 情報システム関連図
- ソフトウェア構成図
- [出典]
- 応用情報技術者
平成21年秋期 問62と同題
分類
ストラテジ系 » システム戦略 » 情報システム戦略
正解
ア
解説

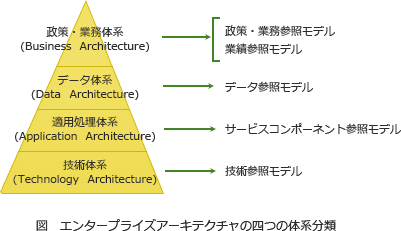

エンタープライズアーキテクチャを構成する4つの体系と成果物の関係は次の通りです。
- ビジネス・アーキテクチャ(政策・業務体系)
- 政策・業務の内容、実施主体、業務フロー等について、 共通化・合理化など実現すべき姿を体系的に示したもの。
構成要素…業務説明書、機能構成図、機能情報関連図、業務フローなど - データ・アーキテクチャ(データ体系)
- 各業務・システムにおいて利用される情報すなわちシステム上のデータの内容、 各情報(データ)間の関連性を体系的に示したもの。
構成要素…情報体系クラス図、エンティティ・リレーション図、データ定義表など - アプリケーション・アーキテクチャ(処理体系)
- 業務処理に最適な情報システムの形態を体系的に示したもの。
構成要素…情報システム関連図、情報システム機能構成図など - テクノロジ・アーキテクチャ(技術体系)
- 実際にシステムを構築する際に利用する諸々の技術的構成要素 (ハード・ソフト・ ネットワーク等)を体系的に示したもの。
構成要素…ネットワーク構成図、ソフトウェア構成図、ハードウェア構成図など
- 正しい。ビジネスアーキテクチャの成果物です。
- データアーキテクチャの成果物です。
- アプリケーションアーキテクチャの成果物です。
- テクノロジアーキテクチャの成果物です。
