平成28年秋期試験問題 午前Ⅱ 問23

Webサーバ,アプリケーション(AP)サーバ及びDBサーバ各1台で構成されるWebシステムにおいて,次の3種類のタイムアウトを設定した。タイムアウトに設定する時間の長い順に並べたものはどれか。ここで,トランザクションはWebリクエスト内で処理を完了するものとする。

〔タイムアウトの種類〕
  1. APサーバのAPが,処理を開始してから終了するまで
  2. APサーバのAPにおいて,DBアクセスなどのトランザクションを開始してから終了するまで
  3. Webサーバが,APサーバにリクエストを送信してから返信を受けるまで

  • ①,③,②
  • ②,①,③
  • ③,①,②
  • ③,②,①
正解 問題へ
分野:テクノロジ系
中分類:システム構成要素
小分類:システムの構成
解説
設問の〔タイムアウトの種類〕の記述からWebシステムの処理手順が以下のようになっていることが分かります。
  1. Webサーバは、APサーバにリクエストを送信する
  2. APサーバは、処理を開始する
  3. APサーバは、トランザクション処理のためにDBサーバにアクセスする
  4. DBサーバは、トランザクションを処理する
  5. DBサーバは、APサーバに結果を返す
  6. APサーバは、受け取った結果を処理し、Webサーバに返す
  7. Webサーバは、APサーバから結果を受け取る

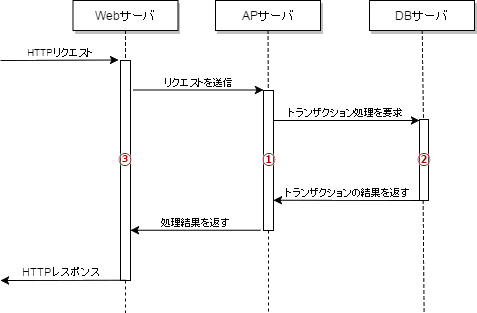

この流れをシーケンス図で表すと次のようになります。
各処理は連鎖的に行われるため処理時間の長さは常に「Webサーバ>APサーバ>DBサーバ」になります。したがって設定されるタイムアウトの長さも「③>①>②」になります。
