ネットワークスペシャリスト平成22年秋期 午前Ⅱ 問2

問2

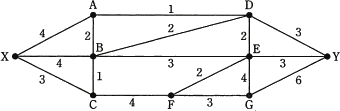

図のネットワークで,数字は二つの地点間で同時に使用できる論理回線の多重度を示している。X地点からY地点までには同時に最大幾つの論理回線を使用することができるか。
02.gif/image-size:340×111
  • 8
  • 9
  • 10
  • 11
  • [出題歴]
  • ネットワーク R3春期 問4
  • ネットワーク H14秋期 問33
  • ネットワーク H17秋期 問38
  • ネットワーク H19秋期 問43
  • ネットワーク H24秋期 問4
  • ネットワーク H28秋期 問3

分類

テクノロジ系 » ネットワーク » ネットワーク方式

正解

解説

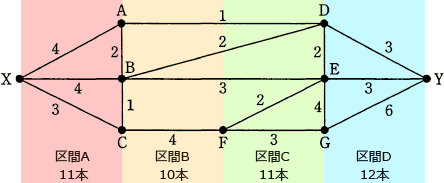

2つの地点の区間別の論理回線数は以下のようになっています。
02_1.gif/image-size:444×183
図の区間Bが論理回線10本なので、同時使用可能な論理回線数は10本以下です。

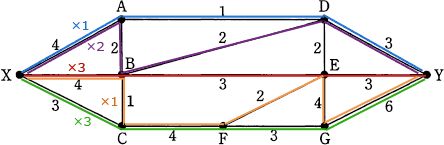

具体的な10本の論理回線の組合せは複数あると思うのですが、以下のように10本が同時に使用可能とわかります。
02_2.gif/image-size:444×145
したがって「10本」が正解です。
